مقدمة المنتج

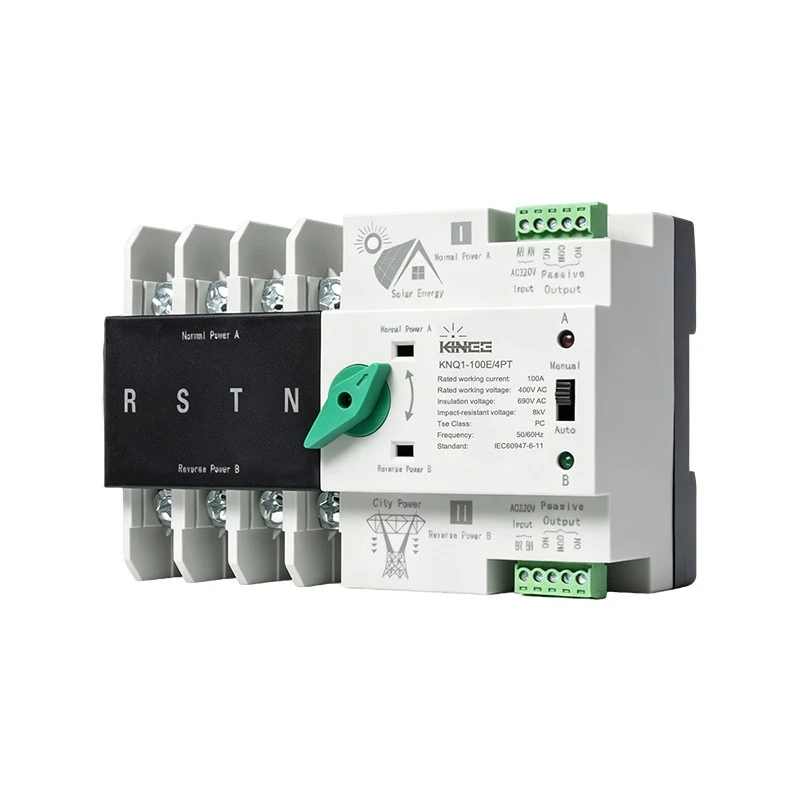

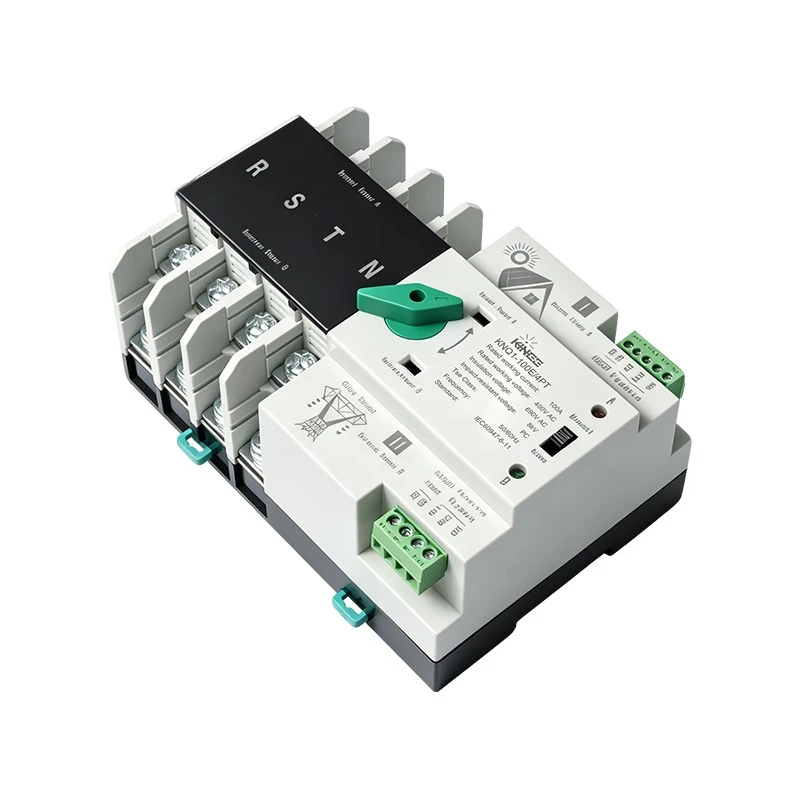

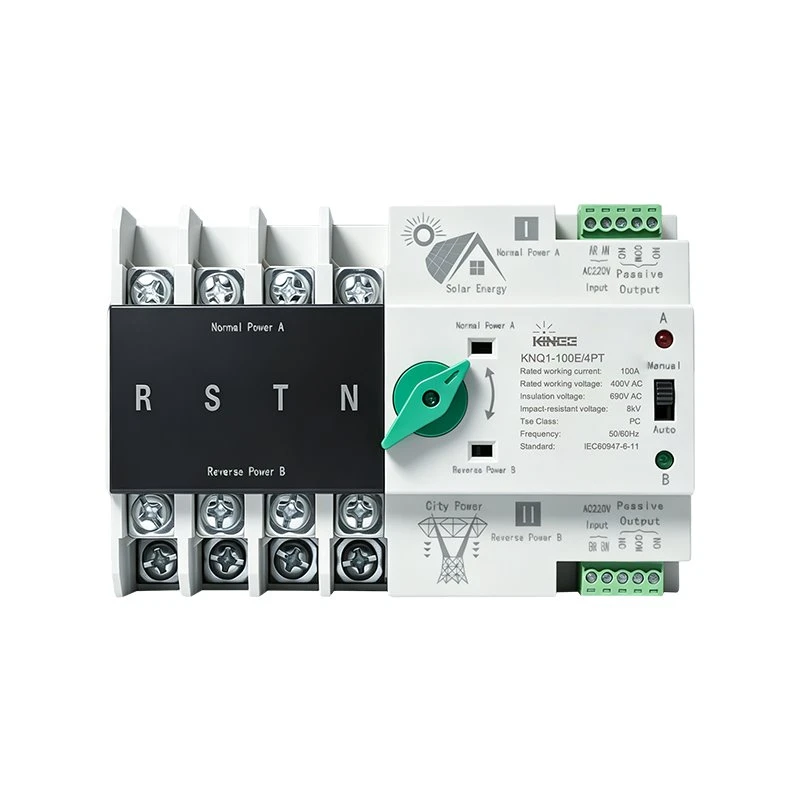

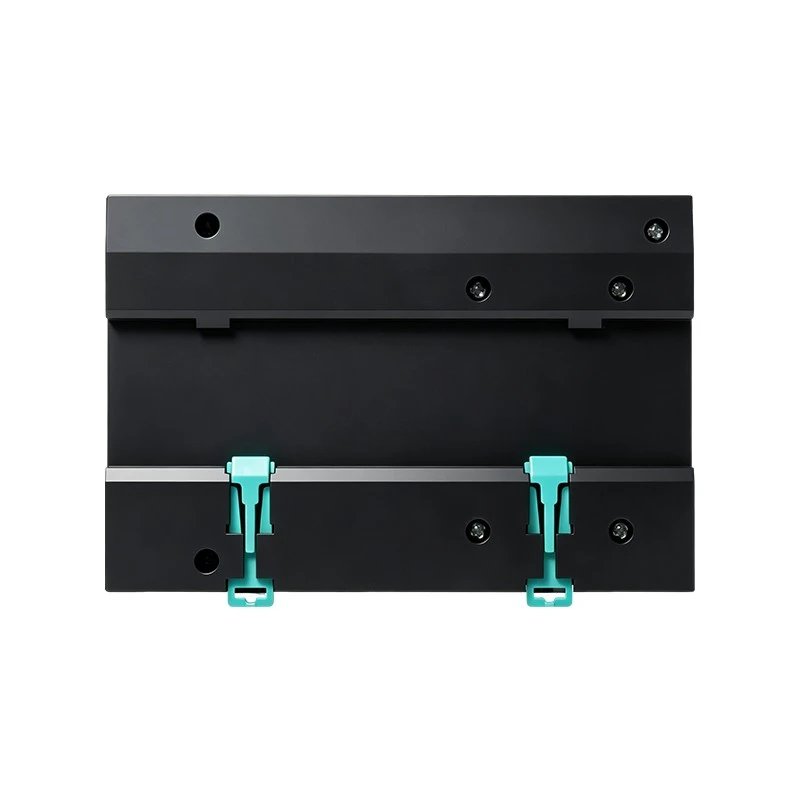

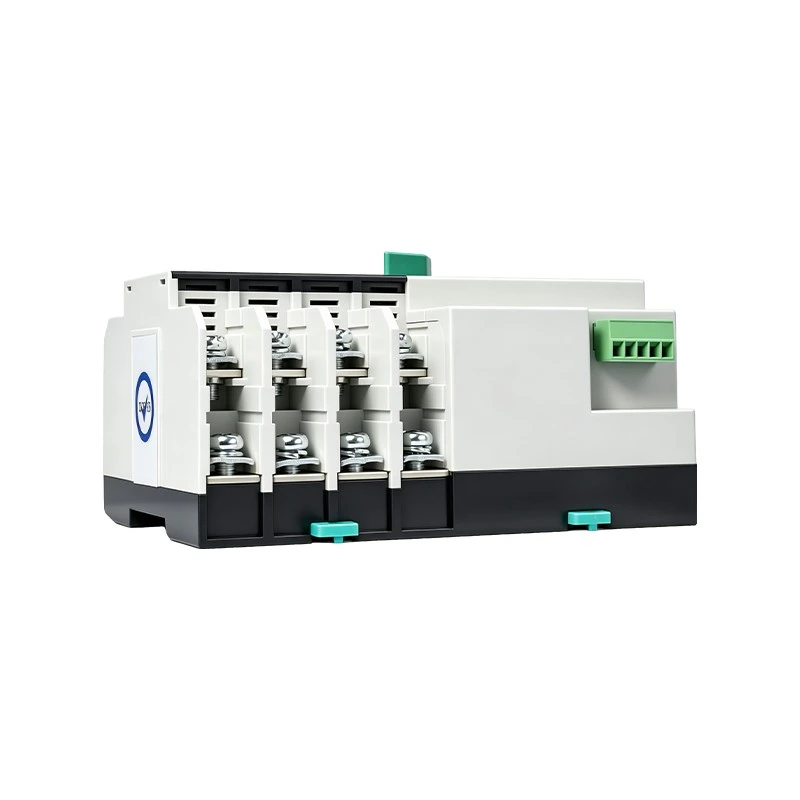

إن مفتاح النقل التلقائي للطاقة الشمسية ثنائي الطاقة من سلسلة KNQ1 4P هو مفتاح طاقة منزلي صغير تم تطويره حديثًا يستخدم في المقام الأول لاكتشاف ما إذا كان مصدر الطاقة الرئيسي ومصدر الطاقة الاحتياطية يعملان بشكل طبيعي. في حالة وجود خلل في مصدر الطاقة الرئيسي، يتم تنشيط مصدر الطاقة الاحتياطي على الفور، وبالتالي ضمان استمرارية وموثوقية وسلامة مصدر الطاقة. تم تصميم هذا المنتج خصيصًا لتركيب القضبان المنزلية وهو مخصص للاستخدام في صناديق التوزيع PZ30.

يعتبر مفتاح النقل التلقائي للطاقة الشمسية المزدوج من سلسلة KNQ1 4P مناسبًا لأنظمة إمداد الطاقة في حالات الطوارئ بتردد 50 أو 60 هرتز والجهد المقدر 400 فولت تيار متردد. باعتباره مفتاح نقل تلقائي للطاقة الشمسية مزدوج الطاقة 4P موثوق به، فهو يتميز بهيكل قوي، وتبديل موثوق، وتركيب وصيانة مريحة، وعمر خدمة طويل. يتم استخدام مفتاح النقل التلقائي للطاقة الشمسية 4P على نطاق واسع في المواقف المختلفة التي يكون فيها انقطاع التيار الكهربائي غير مقبول ويمكن تشغيله إما كهربائيًا أو يدويًا. يتكون ATS من معدات تحويل النقل (TSE) ووحدة التحكم.

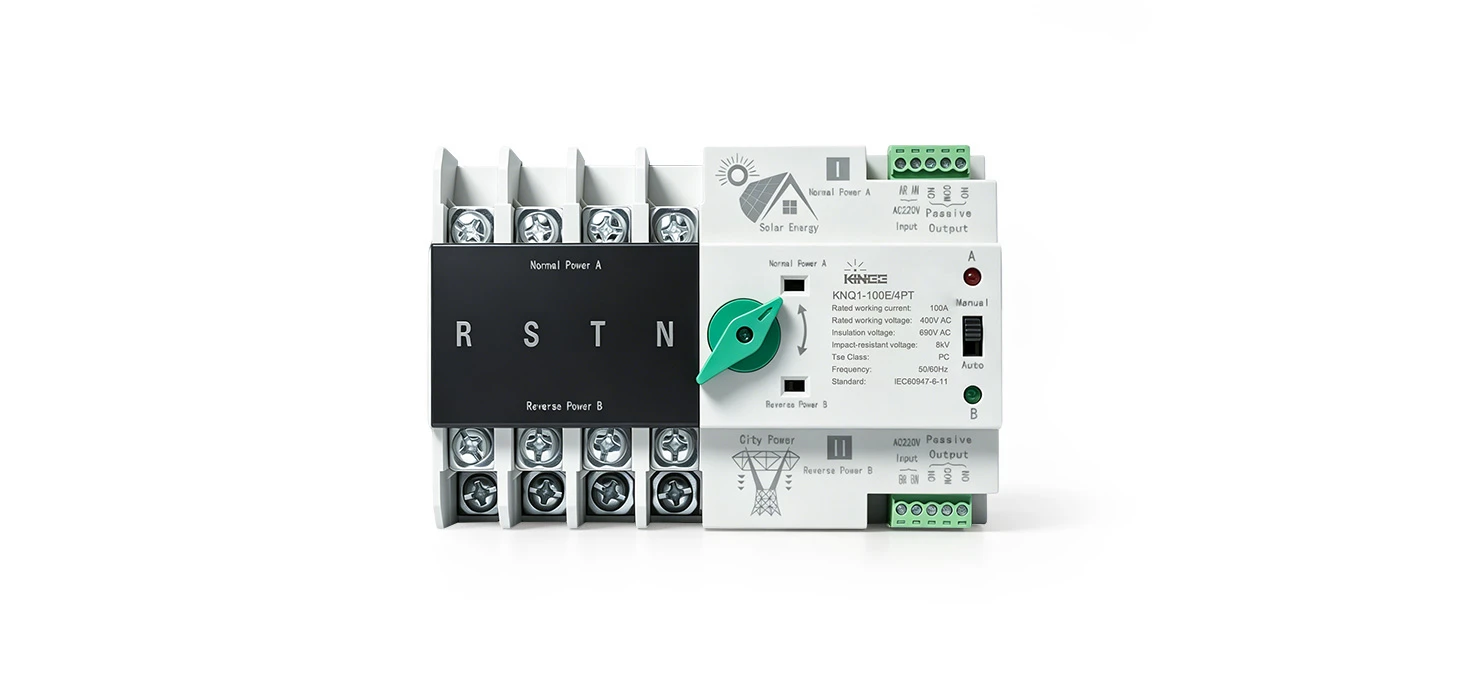

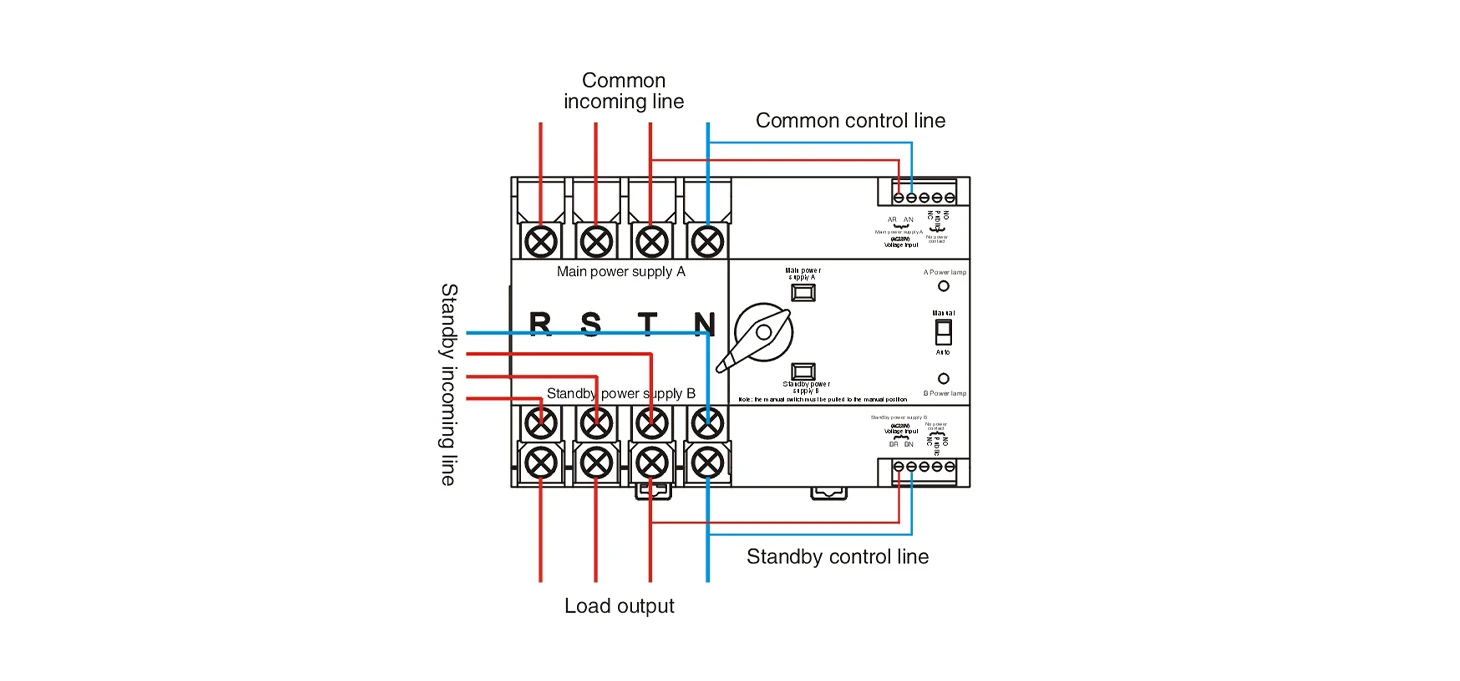

product-1460-681

المسائل التي تحتاج إلى الاهتمام

1. التشغيل اليدوي/التلقائي

يمكن أن تضمن ATS أداء توليد الطاقة وانقطاع الطاقة أثناء تشغيل الدائرة، ولكن بالنسبة للتشغيل اليدوي، لا تستطيع ATS ضمان الأداء المذكور أعلاه -نظرًا للاختلاف بين توليد الطاقة وسرعة انقطاع الطاقة أو المشغل. أثناء توليد الطاقة يدويًا وفشلها، قد يحدث فقدان مفرط لسبائك الفضة. لذلك، عندما يتم قطع جميع مصادر الطاقة للتحقق من نظام التشغيل وجهات الاتصال وصيانتها، فمن الضروري فقط سحب مفتاح التحديد إلى الوضع اليدوي. في الظروف العادية، يرجى سحب مفتاح الاختيار إلى الوضع التلقائي. عند التشغيل يدويًا، اسحب مفتاح الاختيار إلى الوضع اليدوي. بعد اكتمال التشغيل اليدوي، اسحب مفتاح الاختيار من الوضع اليدوي إلى الوضع التلقائي.

2. دائرة التحكم

ATS تصبح نشطة على الفور. بعد اكتمال التحويل، سيتم فصل الملف الموجود في دائرة التحكم بواسطة المحول الداخلي. تحت الجهد الكهربي المقدر بـ 80%-110%، يمكن للملف أن يعمل بشكل طبيعي. سيؤدي الجهد المنخفض إلى تسخين الملف وحتى الاحتراق التلقائي.

المعلمات التقنية الرئيسية

مواصفة	100A
التصنيف الحالي أي (أ)	16, 20, 25	32,40,50,63	80,100
جهد العزل واجهة المستخدم	تيار متردد 690 فولت، 50 هرتز
الجهد المقنن يو	تيار متردد 400 فولت، 50 هرتز
تصنيف	فئة PC: يمكن تصنيعها وتحملها بدون تيار ماس كهربائى
فئة الاستخدام	إيه سي-33 آي بي		إيه سي-31ب
رقم القطب	2P	3P	4P
الوزن (كجم)	1.7	2.1	2.6
كهربائي	الحياة: 2000 مرة؛ التشغيل اليدوي: 5000 مرة
تصنيف ماس كهربائى الحالي الذكاء	50 كيلو أمبير
جهاز حماية ماس كهربائى (الصمام)	RT16-00-63A
النبض المقنن يتحمل الجهد	8 كيلو فولت
دائرة التحكم	جهد التحكم المقدر Us: AC220V/50 هرتز ظروف العمل العادية: 85-110% Us
الدائرة المساعدة	مرحلتان، كل منهما بمجموعتين من سعة اتصال محول الاتصال: AC220V/50 هرتز Ie=5y
وقت تحويل المقاولين	<50ms
وقت تحويل العملية	<50ms
إرجاع وقت التحويل	<50ms
وقت إيقاف التشغيل	<50ms

متطلبات وقت التشغيل والتثبيت

غرض	الشروط / المتطلبات
درجة حرارة الهواء المحيط	الحد الأقصى. 40 درجة، الحد الأدنى. -5 درجة، المتوسط. خلال 24 ساعة أقل من أو يساوي 35 درجة
ارتفاع	موقع التثبيت أقل من أو يساوي 2000 م
الظروف الجوية	عند 40 درجة، RH أقل من أو يساوي 50%؛ عند -5 درجة، يمكن أن تكون الرطوبة النسبية أعلى (على سبيل المثال، 90% عند 25 درجة). اتخاذ تدابير ضد التكثيف العرضي
درجة التلوث	تستوفي ATS الدرجة 3 وفقًا للمواصفة IEC 60947-1
فئة التثبيت	تستوفي ATS الفئة وفقًا للمواصفة IEC 60947-1

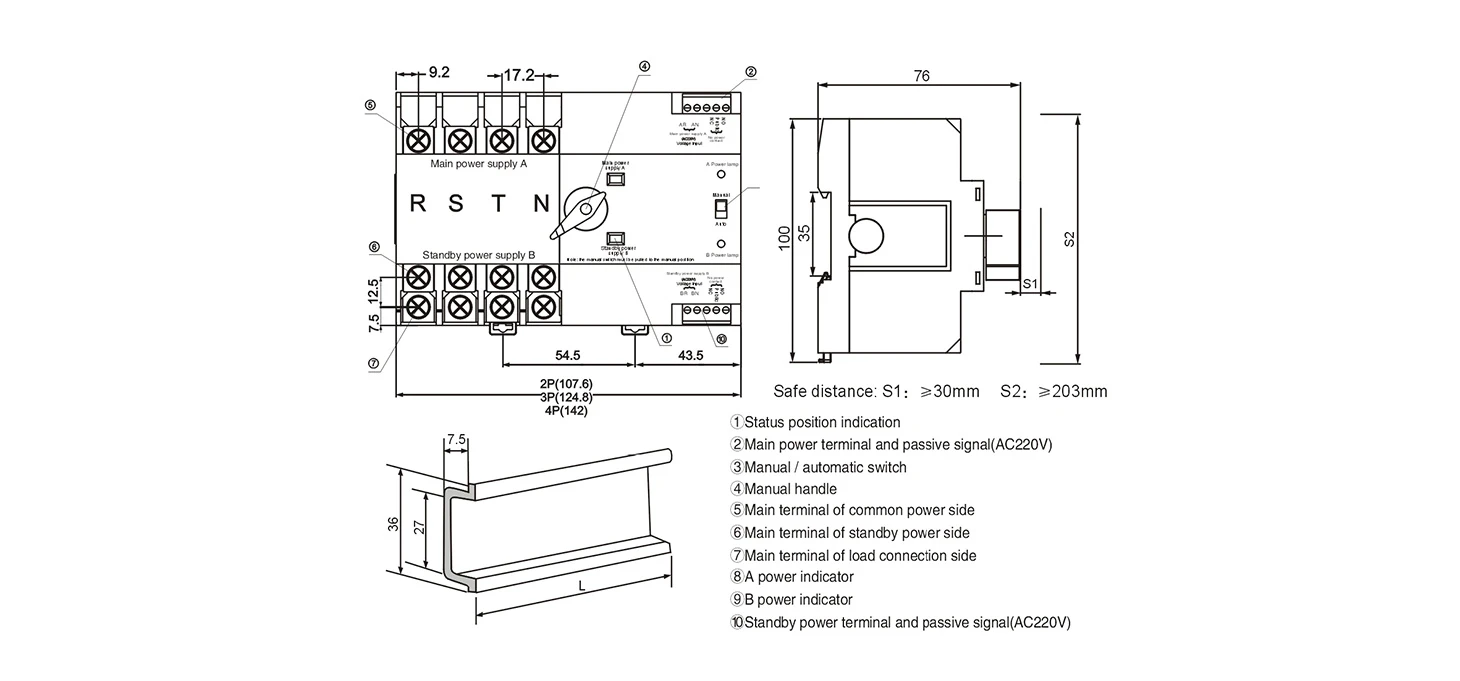

شروط التثبيت	مثبتة عموديًا في خزانة التحكم/التوزيع. حافظ على مسافة التثبيت كما هو موضح في الشكل 1
