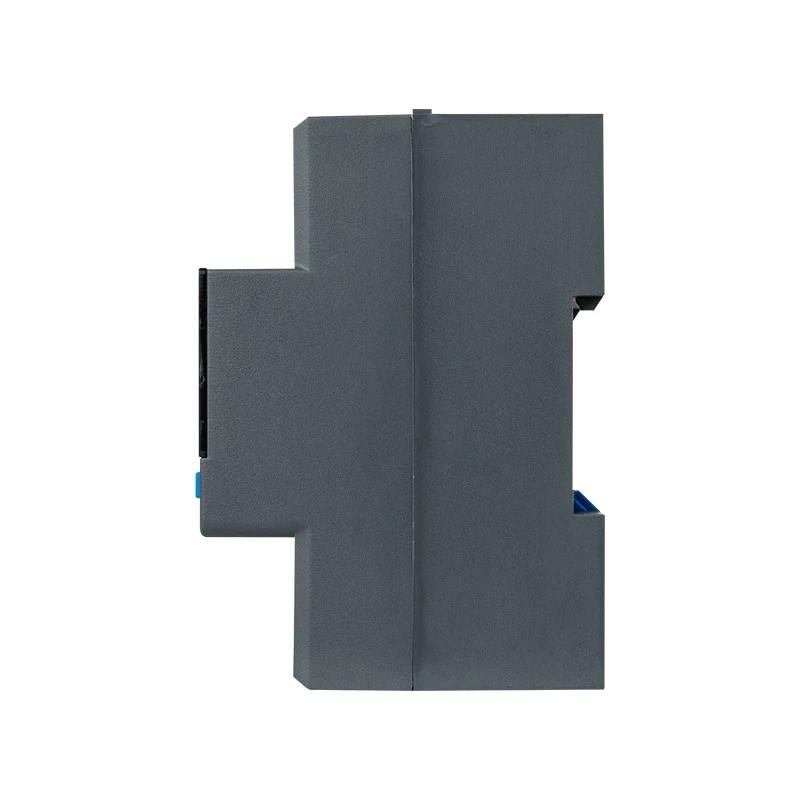

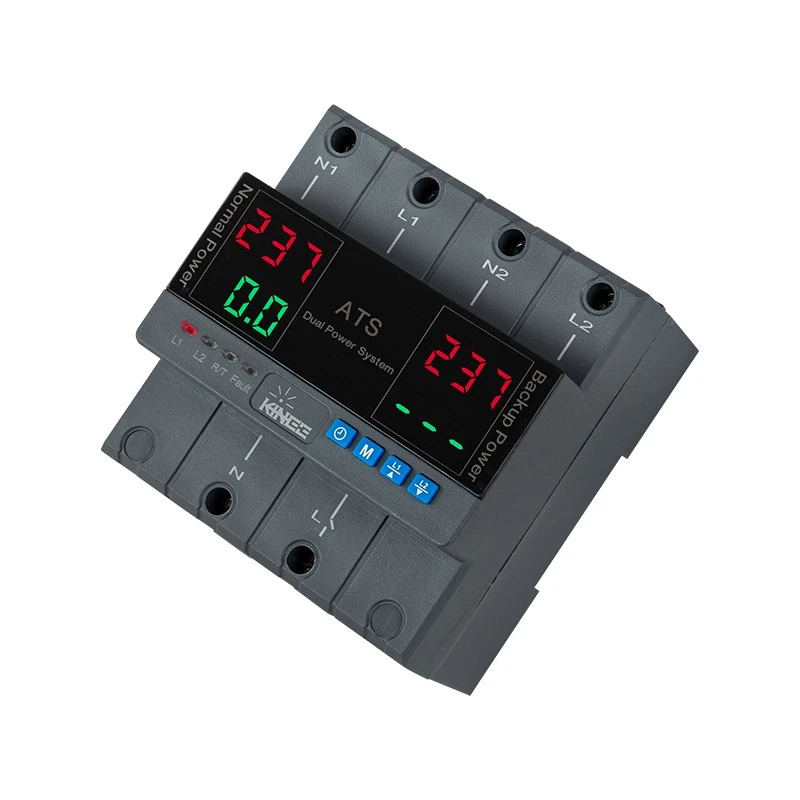

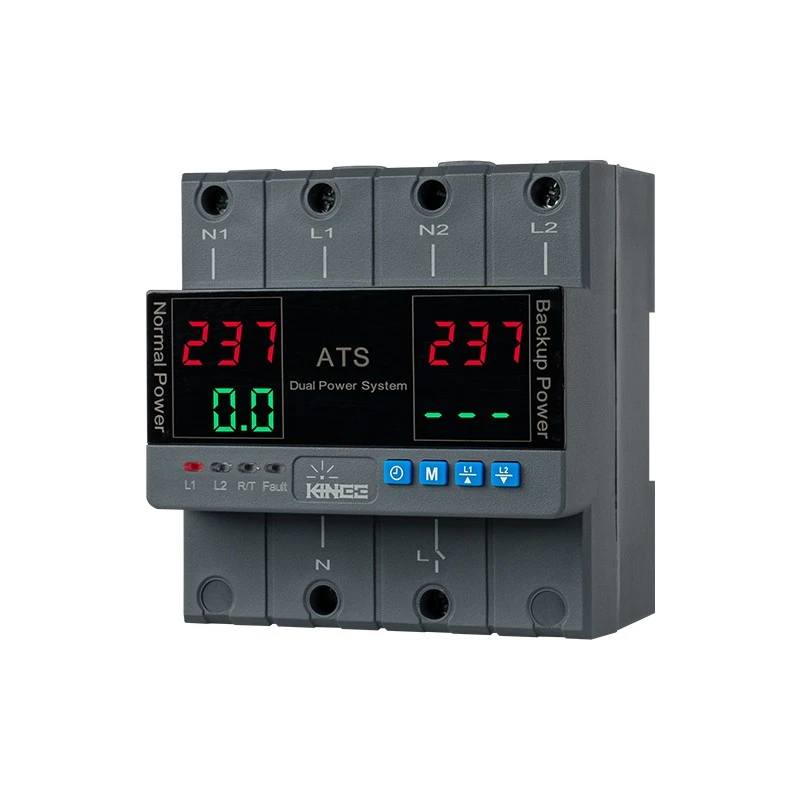

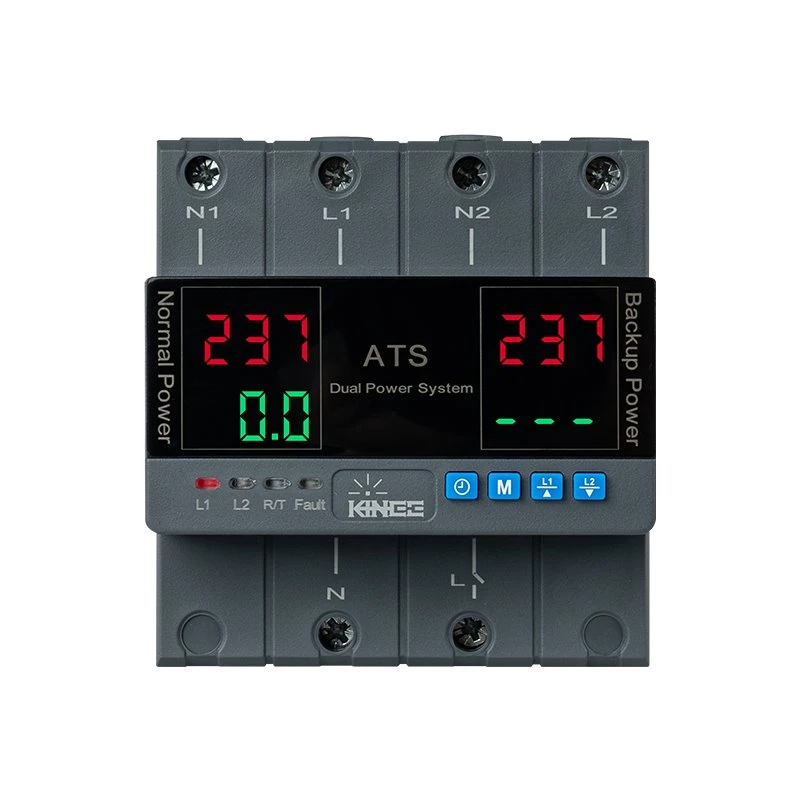

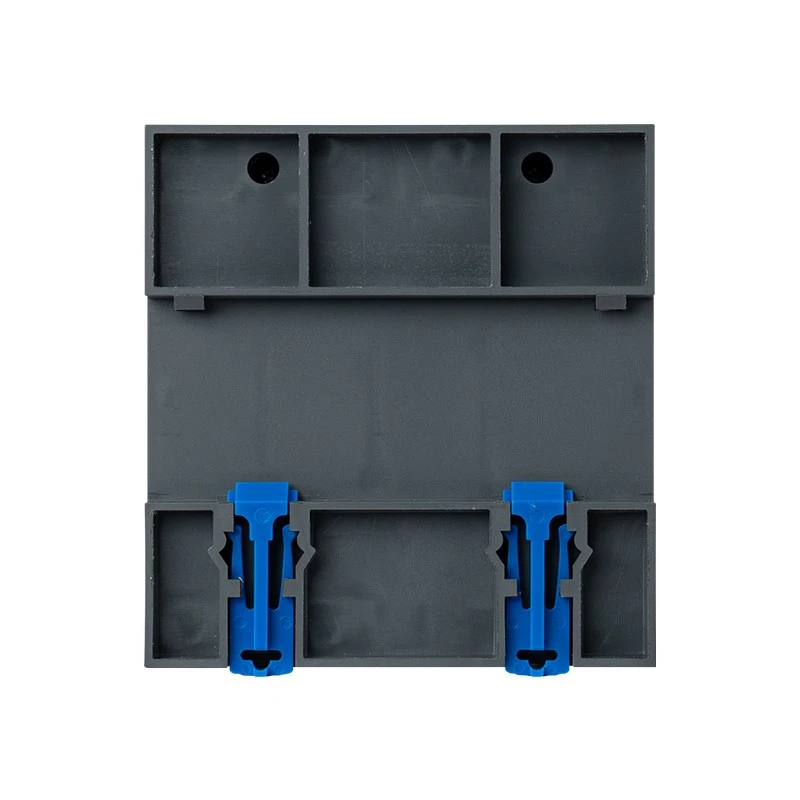

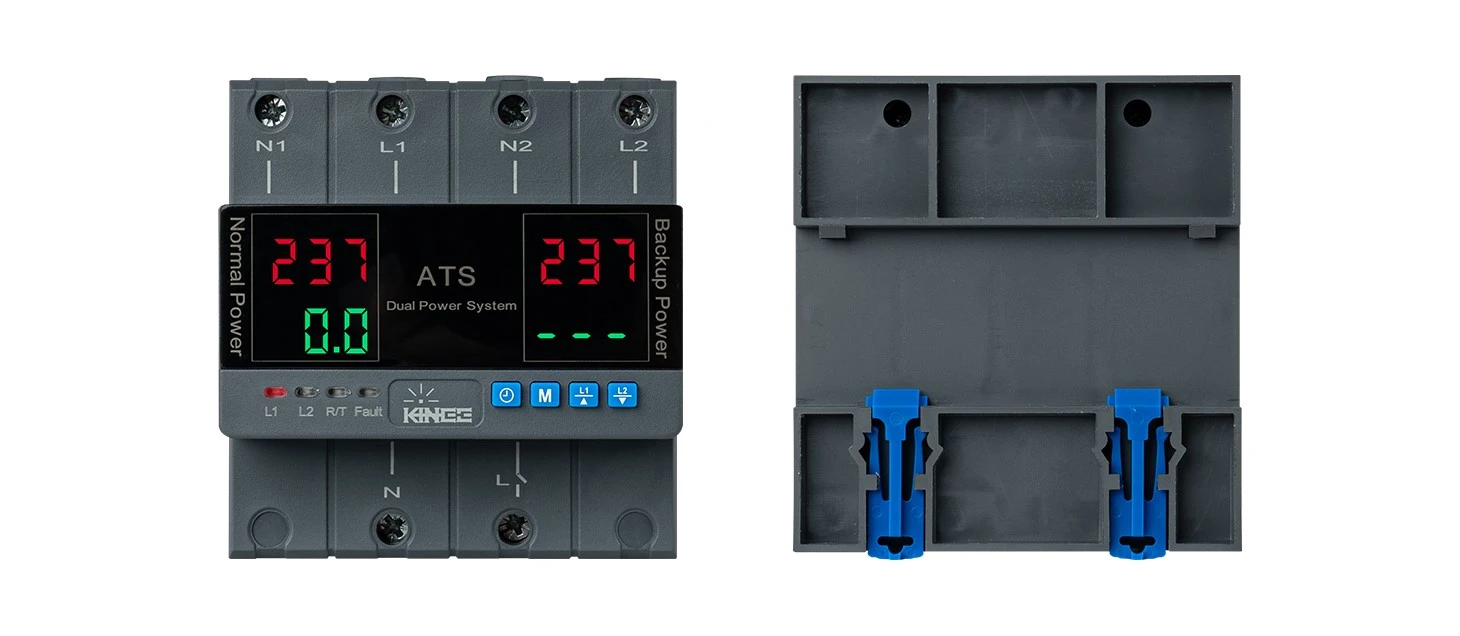

كسر مزدوج لمفتاح التحويل

المعلمة

قيمة

تصنيف الجهد العرض

تيار متردد 2×110 فولت/220 فولت

نطاق جهد التشغيل

التيار المتناوب 80-300 فولت

التردد المقدر

50/60 هرتز

التباطؤ

الجهد الزائد: 5 فولت
الجهد المنخفض: 5 فولت

دقة القياس

فئة 0.5

تصنيف الجهد العزل

450V

اتصال الإخراج

1NO

الحياة الكهربائية

10⁸

الحياة الميكانيكية

10⁶

فئة الحماية

IP20

درجة التلوث

3

ارتفاع

<2000m

درجة حرارة التشغيل

-5 درجة ~ 40 درجة

رطوبة

أقل من أو يساوي 50% أو 40 درجة

درجة حرارة التخزين

-10 درجة ~ 55 درجة

تعيين الحرف

المعلمة الفنية

ضبط النطاق

القيمة الافتراضية

خطوة إلى الأمام

وصف الوظيفة

P-1

قم بتشغيل-وقت التأخير

1S-999S

5S

1S

بعد انقطاع التيار الكهربائي من الخارج، الوقت اللازم للتشغيل-عند استعادة الطاقة.

P-2

وقت الاسترداد/التبديل

1S-999S

10S

1S

هو الوقت اللازم لعودة الخط إلى وضعه الطبيعي أو التحول إلى خط العمل.

P-3

انتهت المهلة

خارج-0.1 م-999 م

عن

0.1m

يمكن استخدامها لتوقيت الجهاز.

P-4

توقيت

ON-0.1m-999m

على

0.1m

يجب تغيير معلمات إيقاف تشغيل مؤقت P-3 قبل ضبط مؤقت المعلمات.

P-5

اختيار أولوية مرحلة الإدخال

L1-L2-ATO

L1

1

وضع التشغيل: عند تحديد L1 أو L2، يكون هذا اختيارًا للمرحلة ذات الأولوية؛ ATO: وضع غير ذي أولوية-، ثابت على المرحلة الحالية.

P-6

أكثر من-قيمة حماية الجهد الكهربي

120 فولت-300 فولت -إيقاف

270V 140V

1V

عندما يتجاوز الجهد الكهربي لمرحلة واحدة القيمة المحددة، سيقطع الحامي هذه المرحلة ويتحول إلى المرحلة التالية وفقًا للتسلسل المحدد في P5. عندما يتجاوز كل الجهد القيمة المحددة، سيقطع الحامي جميع الخطوط.

P-7

ضمن -قيمة حماية الجهد

خارج-80 فولت-210 فولت

170V 90V

1V

عندما يكون الجهد الكهربي لمرحلة واحدة أقل من القيمة المحددة، سيقطع الحامي هذه المرحلة ويتحول إلى المرحلة التالية وفقًا للتسلسل المحدد في P5. عندما يكون كل الجهد أقل من القيمة المحددة، سيقطع الحامي جميع الخطوط.

P-8

معايرة الجهد

±9.9%

0

0.1%

تصحيح خطأ الجهد.

P-9

أكثر من-قيمة الحماية الحالية

1 أمبير-63 أمبير/100 أمبير -إيقاف

63A 80A

1A

عندما يكون التيار أعلى من القيمة المحددة، سيقطع الحامي الخط. عند الضبط على إيقاف التشغيل، سيعمل الحامي على إيقاف تشغيل-وظيفة الحماية الحالية.

P-10

المعايرة الحالية

±9.9%

0

0.1%

معايرة القيمة الحالية الحالية.

P-11

وقت عمل حماية التيار الزائد

0.1S-30S

1S

0.1s

عندما يزيد التيار، الوقت اللازم لإجراءات الحماية.

P-12

أوقات استمرار الحماية الحالية

خارج-1-20

عن

1

عندما تتجاوز أوقات الحماية المستمرة-التيار القيمة المحددة، سيقطع الحامي الخط، ثم يجب فتحه يدويًا.

P-13

حماية درجة الحرارة

40 درجة-120 درجة

90 درجة

1 درجة

بعد حماية درجة الحرارة، يتم استعادة قيمة التباطؤ إلى 10 درجة.
